直流电源系统SZDW-200AH/220V

 适用范围


本系统适合10kV用户站、35kV/110kV变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域,可做高压开关、保护装置、自动装置的操作和控制电源。


系统特点

主监控采用中文液晶触摸屏操作。
监控系统采用模块化机构,多CPU分布式控制,内部通过RS485总线连接。
可配置电池巡检、绝缘监测、开关量检测单元。
可选配我公司3只SYAD系列整流模块构成系统,组合灵活。
支持所有接线方案(喊三充电机、双电池组、母线分段)
可支持两段母线绝缘支路检测,每段最多120路。
主监控提供RS232/485接口内置RTU/CDT/MODBUS等多种通讯协议,可与电站自动化系统连接。

系统技术参数

交流输入:AC380V±15%,频率50Hz±10%
输出电压:180V-286V任意设定(220V系统),90V-143V任意设定(110V系统)
输出电流:20A(220V系统),30A(110V系统)
电池容量:200AH
整流模块:三只SYAD系列整流模块
模块限流:10%-110%任意设定
工作效率:大于94%
稳压精度:小于0.5%
稳流精度:小于0.5%
绝缘电阻:大于10M欧
耐压:2KVAc一分钟无闪络、无击穿
电池充电管理:自动
电池温度补偿:用户可设定
人机界面:液晶汉字显示、触摸屏操作
通讯接口:RS232和RS485两种通讯模式,提供RTU/CDT/MODBUS三种通讯规约选择
外形尺寸:2260*800*600或2360*800*600
颜色:可选
系统接线方案:所有接线方案

系统方案配置

选用设备
方案选择
方案说明
主控单元综合测量单元
必配件

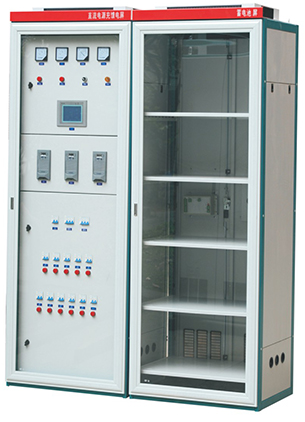

本方案适合200AH直流系统,提供两路交流进线,自动切换馈线输出。采用充馈电组一体柜和蓄电池柜组成。柜体前面配钢化玻璃,后面为双开门,顶部有排风散热窗。
注:可根据用户需求添加事故信号或预告信号报警功能逆变电源DC/AC、电压转换模块DC/DC
整流模块
降压硅链
馈线输出
充电柜1面
馈电柜1面
电池柜2面
闪光继电器
选配件
电池巡检单元
绝缘监控单元
开关量监控单元
